本系统是基于C/S结构和B/S结构的实时安防、消防、环境信息数据采集和远程控制的综合性监控管理网络系统。监控中心通过光纤宽带网络与其所辖的电站连接，实现监控中心对无人值守的电站的统一监控管理。电站设置火灾自动报警及气体灭火控制系统和远程联网监控器，实现报警、数据采集和联动控制以及数据的远程传输。本方案中火灾报警监控管理中心与各个传输设备之间采用主从通讯模式，星型网络拓扑结构，火灾报警监控管理中心可以显示网络上所有报警及故障信息；在授权允许的情况下，在火灾报警监控管理中心可以对网络上的被控设备进行监测。

传输设备通过传输网络实时向监控管理中心发送报警、管理资料。实时监控内部中所有建筑消防设施系统的运行状况,及时准确接收处理各类火灾早期信息；快速接收建筑消防设施系统的故障（动作）信息，从而保证建筑消防设施系统的正常开通运行。

系统中的终端设备可以快速、准确地将火灾自动报警设备的火警、运行状态等信息，通过传输媒介传送至联网监控管理中心，监控管理中心根据掌握的详细火警信息及灭火预案为消防部门快速反应提供直观的辅助决策作用，通过相关信息实现对火灾真伪的判断，达到早期发现火警，及时报警，快速扑灭火灾的目的。可以实现对火灾联网监控设备的自动巡检，加强单位内部消防设施的管理，从而达到防灾、减灾的目的。

本系统设计的火警报警控制网络为开放式结构，可以与不同消防厂家的各种火灾探测器连接。此外，本系统设计的火警控制网络具有良好的可扩展性，能够很方便的实现与后续工程的火灾报警监控管理系统联网及扩展视频等产品的接入。

消防安全监控系统运行方式和界面介绍
1、通信服务器软件

服务器软件运行于火灾报警监控中心的通讯服务器内，通过水电站局域网方式与 传输设备（GH-MAT3000）进行数据通信，通讯服务器及服务器软件负责所有已安装的传输设备的报警、故障、状态信息的采集与转发，负责网络连接状态的检测、通过OPC方式负责对火灾自动报警信息系统的信息发送控制。其主要功能包括：

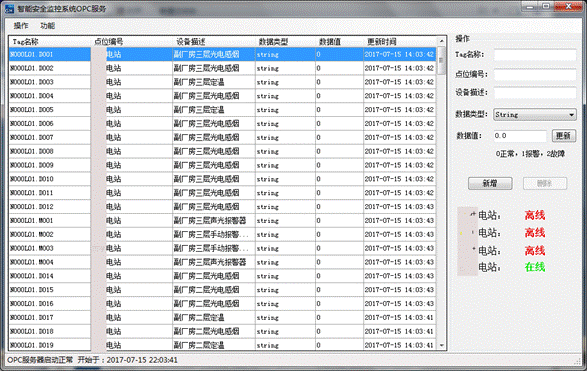

（1）  Tag点表操作

通过对Tag名称、点位编号、设备描述、数据类型、数据值的录入，可以非常简单快速的定义一个火灾报警点位。

其中各项的含义如下：

Tag名称：OPC唯一的编号，服务端与客户端通过该Tag名称，接收和获取报警设备的状态；

点位编号：可用于点位的设备编号，如果是多工厂，则可用于工厂的编号；

设备描述：用文字形式描述设备的具体信息；

数据类型：字符型，数值型等；

数据值：0正常、1报警、2故障等。

（2）  系统运行状态监测

通讯服务器软件负责系统运行状态的监测管理，监测的信息类型包括：

l  服务器与监控管理终端连接状态的监测；

l  监控管理终端软件是否运行监测；

l  服务器与传输设备状态的监测

l  传输设备设备报警、故障、状态信息的监测；

l  所有状态监控信息均形成数据记录在系统数据库中。

（3）  系统提示

通讯服务器软件在相关硬件设备的配合下，可以实现监控管理系统运行状态的显示与提示，方法如下：

l  服务器与监控管理终端、与传输设备的连接断开时，系统自动声光（或语音）提示；

l  对自动报警信息系统信息无法发送时，自动声光（或语音）报警提示；

l  服务器接收到传输设备的运行状态信息后，自动区分警情性质，并自动语音提示；

l  服务器接收到传输设备转发的火灾报警控制器的运行状态信息后，自动区分警情性质，并自动语音提示；

（4）  配置灵活

l  电站侧是串口通讯，通过配置文件XML形式轻松简单的完成配置；

l  电站侧是OPC通讯，则只需要CRT的OPC名称，即可完成配置；

l  电站侧是其他通讯方式，则只需要SDK开发包，即可进行对接。

2、身份验证和登录管理

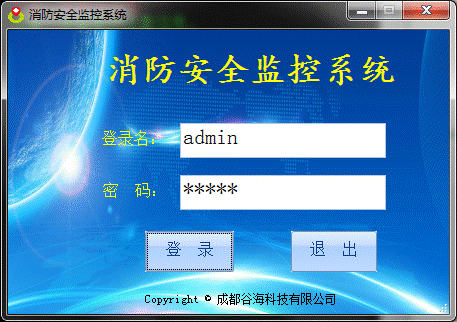

监控管理系统软件启动时需要进行身份验证，没有权限人员或输入错误登录密码，系统将拒绝进入。系统登录权限分为系统管理员和值班人员两级。登录界面见上图。

1.   管理员权限

以系统管理员权限登录系统，可以对系统的数据资料进行填加、修改、删除等操作，可以对接警信息进行处理，可以浏览报警记录，可以进行统计查询，并可以对值班人员资料进行维护。

2.   值班员权限

以值班员权限登录系统，不能对系统的数据资料进行填加、修改、删除等操作，只能对接警信息、故障信息等进行处理，可以浏览报警记录，可以进行统计查询工作。

3、 火灾自动报警设备连接状态显示

火灾自动报警设备的连接状态指示，火灾自动报警设备在系统中注册后，服务器自动寻找该设备，并监视该设备与服务器的连接状态（需OPC协议的支持）。

同时消防监控中心与用户信息传输装置之间，可采用宽带网络方式进行连接，能够实时检测链路情况。同时可对监控设备进行巡检，周期可自行任意设定，并能动态设置巡检方式和时间。通过自动或人工对用户信息传输装置进行巡检测试，并显示巡检测试结果。

监控管理计算机连接状态指示，监控管理计算机登录到服务器后，服务器自动管理该计算机，并监视OPC连接状态。

4、 数据采集

1.  通讯服务器对火灾自动报警设备的运行信息进行收集

2.  不论采用哪种方式获得数据，数据中包含的信息至少应包括如下内容：

1)    报警时间；

2)    信息类型；

3)    设备类型和探测器编号；

这些信息根据控制器型号的不同会有变化。

3.  通讯服务器可以采集的信息类型包括：

1)   手动按钮报警（有的厂家控制器不区分手动报警按钮和探测器）

2)   探测器自动火警；

3)   探测器故障；

4)   设备自检和故障报警；

5)   控制器主电故障与恢复；

6)   控制器备电故障与恢复；

7)   清除信息；

8)   总线故障等。

这些信息根据控制器型号的不同会有变化。

5、 控制器协议解析、数据整理、数据转换

每个厂家生产的不同型号的火灾报警控制器的通讯协议都不等一样，如果将不同协议的数据直接送给监控管理软件去处理，将会大大增加监控管理软件的负担，增加了难度，提高了风险，不利于中心扩展。根据厂区内60余台火灾自动报警设备的实际情况，本系统中的传输设备将接收到的不同厂家、不同型号控制器的数据转换为标准格式的数据，并进行检验，送监控中心处理，具体为连接方式如下：

采用成都谷海科技的GH-MAT3000报警传输设备，与消防安全监控系统OPC服务进行联接，进行采集各种数据；

采用其他厂家的报警设备，每台设备采用数据处理机转化为标准格式，通过串口直连到传输设备 GH-MAT3000，以便采集数据；

6、 监控管理系统软件

监控管理计算机及监控管理软件负责厂区范围火灾自动报警设备火警、故障等信息的接收、显示、处理及上报，负责各种运行数据的统计查询、报表打印。其主要功能包括：

报警及运行状态信息的文字显示

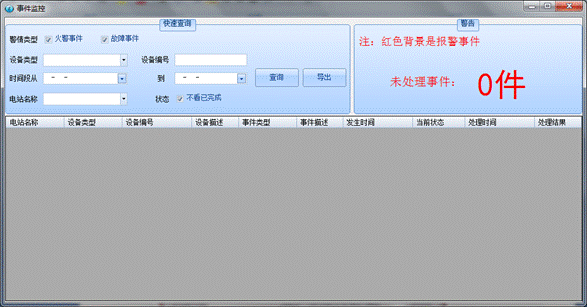

1． 在报警状态下，可以显示报警点的的详细文字信息，显示的文字信息内容包括：

l  报警点所在单位位置；

l  报警类型、时间、接警时间；

l  报警点探测器编号，注释内容；

l  事件类型、事件描述；

2． 在报警信息文字显示状态下，可以填加报警信息的处理结果，报警信息的处理分为真实火警、误报、待查，处理时间和值班人员代码将自动记录；

3． 报警信息的处理

l  真实火警，当确认本条火警是真实火警后，并填加相关处理结果，点击真实火警，系统自动记录真实火警。直接发送到119值班室，服务器自动启动上传进程（系统优先传送火灾报警信息和手动报警信息）；

l  误报，当值班人员确认本条报警为真实火警后，点击“误报”，系统自动记录本条信息为误报；

l  待查，即没有结果，暂未处理。

4． 报警信息的消音和复位（协议支持）

7、 报警信息的地理信息显示

登录进入系统后，即进入监控状态，监控状态地理信息主界面显示如图

1)   进入监控管理系统后，显示器显示正常地理信息监控界面—公司厂区内区域概貌地图，在正常监视界面下，可以对地图  进行浏览、放大、缩小操作，放大缩小比例为初始设定；

2)   报警状态下，自动定位报警区位置，以红色标识报警点并进行闪烁；

3)   报警状态下将弹出报警区建筑物所有楼层平面图信息显示框，自动定位报警点在楼层的详细位置；

4)   左上角功能栏可快速在多个电站之间切换查看，左侧菜单列出多个电站的名称以及各电站的各区域平面图，可快速查看区域报警位置及详细信息。

8、 快速报警设备类型管理

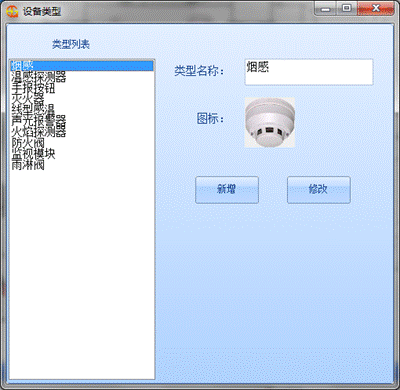

系统支持快速定义设备类型，并支持可视化管理

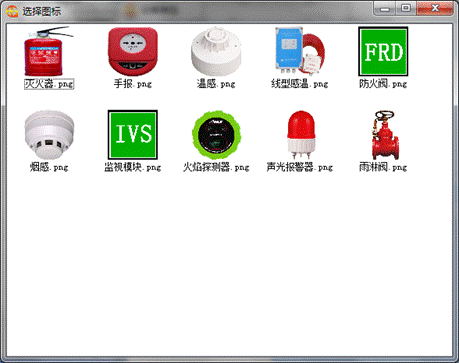

同时系统提供直观的设备图标进行选择，并可根据需要进行增加：

9、 简单直观的地图管理

输入地图名称，导入地图，即可完成新建一张地图，地图支持多种格式如JPG、PNG、GIF、WMF等多种格式。

10、 设备管理

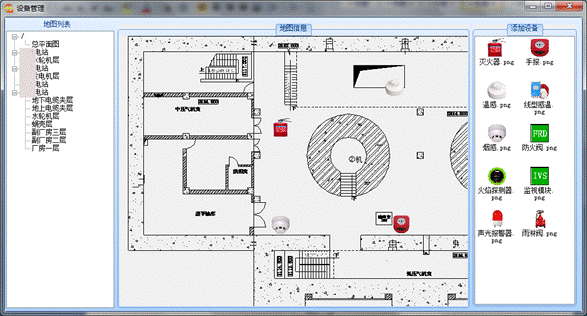

左侧树型菜单列出了各电站的地图，通过点击列表打开地图，右侧列出了已经定义好的设备类型，通过点选设备，然后在地图上单击相应的设备位置，即可完成添加一个设备。

11、 系统用户资料的录入、维护、新用户填加

在以系统管理员的权限进入系统后，可以实现对用户基本资料、用户详细资料、建筑消防设施系统信息的录入、修改和维护，可以实现新增加建筑消防设施系统的在线填加和管理。

12、 中心自动校时系统

系统自动接收GPS导航星授时信号，锁定标准时间，全网自动校时，确保监控中心系统和用户端传输设备的时间与标准时间一致，累计误差不大于5s。
